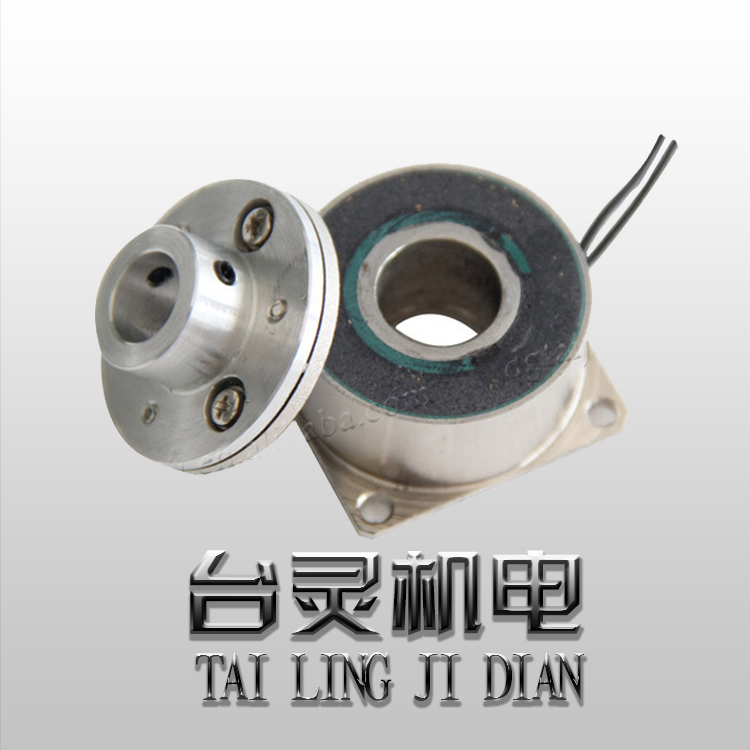

電磁斷電制動器電磁功率原理

臺靈機電官網 人氣：2107 發表時間：2020-05-12 【小中大】

當前，在諸如機床和起重機械的機械傳動系統中，電磁斷電制動器制動通常是通過斷開主機電源來進行的，但是由于慣性，失速速度很慢，并且在停止后基本上不具有制動功能。其中一些還使用主軸上的車輪制動器。盡管它們還可以提高設備的停止速度并可以在停止后制動，但是結構松散，不利于設備的緊湊設計和較高的成本。

電磁斷電制動器的目的是克服現有技術的不足，提供一種結構簡單緊湊，制動力大，調整方便的電磁斷電制動器。

電磁功率損耗制動器的目的是這樣實現的：叉架的外極固定有一個斜率與銜鐵的斜率匹配的磁環，叉架的外極伸出有一個可與之嚙合的爪調節母頭，調節母頭和銜鐵的外螺紋內，外摩擦板相互疊置，它們固定在叉架外極的爪之間，內耐磨板固定在齒輪套筒通過其內圓形成的漸開線齒。

與調整母頭接觸且銜鐵接觸的摩擦板是外部摩擦板。固定板用于固定叉架外極的爪以進行調節。調節內孔上均勻分布有調節孔。此設計的優點和正面效果是：

①結構簡單，構思新穎；
②增加了磁環，以增加磁路面積并增加磁拉力；
③通過調節母體來調節氣隙值非常方便。

當電磁線圈通電時，銜鐵被磁軛吸引，壓縮彈簧，內，外摩擦片彼此分離，此時制動器失靈。當線圈斷電時，釋放銜鐵，并通過彈簧的作用壓縮內，外摩擦片，依靠內，外摩擦片的摩擦達到制動的目的。
